點陣結構可以增加植入物的表面面積，促進成骨細胞遷移到植入物中，并且能夠優化多孔體的機械特性以滿足所需的負載條件。但是傳統的生產工藝無法制造具有復雜點陣結構的脊柱植入物。而金屬3D打印-增材制造工藝適合制造這種有助于優化骨整合的點陣結構。3D科學谷在一篇雷尼紹的關于《如何在3D打印軟、硬件有效協作下開發脊柱植入物》一文中詳細描述軟硬件結合開發出滿足美國食品及藥物管理局(FDA) 規定的脊柱植入物。

本期，3D科學谷與谷友來進一步詳細領略nTop平臺軟件如何使工程師能夠設計復雜的點陣結構，控制表面粗糙度，創建患者特定的植入物。

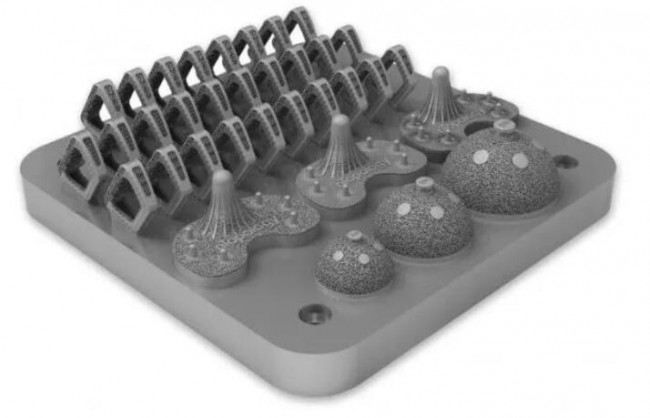

ALIF脊柱融合植入物，脛骨托和髖臼杯。來源：nTopology

 復雜設計無縫數據

在設計用于人體的植入物產品時，工程師需要先進的軟件功能來處理極其復雜的幾何形狀，包括點陣結構創建，拓?fù)鋬?yōu)化和表面質量控制等，不僅需要快速，高度準確和可靠的設計軟件，還需要制造流程管理軟件來提供質量與制造跟蹤，驗證和批準所需要的數據支持。

獲得提供質量與制造跟蹤，驗證和批準所需要的數據支持對于人體植入物的加工是重要且關鍵的。這些數據可以與測試結果進行相關性分析，從而進一步提升設計優化能力。拿先前的IMR公司的案例來說，IMR公司通過一系列測試證明了該植入物滿足美國食品及藥物管理局 (FDA) 規定的標準規格中的所有關鍵要求。首先測試了植入物的化學特性，確保其符合《ASTM F136外科植入物用等級23鍛造鈦合金的標準規格》以及《ASTM F3302通過粉末床熔融增材制造鈦合金的標準規格》。然后根據ISO 13314測試了多孔結構的機械特性 — ISO 13314是一種測試方法，用于確定多孔金屬材料的壓縮性能和失效模式。***后通過ASTM 1104和ASTM 1147標準測試方法證明多孔結構不會從植入物本體上剝離。

nTopology的nTop平臺軟件特別為了解決增材制造（AM）的挑戰而開發。工程師一直在尋找新的和更好的設計方法來創建骨整合表面，而nTop平臺軟件先進制造的新功能正在使得滿足這些需求變得輕松可行。

點陣結構的創建是nTop平臺軟件另一個優先功能，特別是非常好地滿足增材制造的要求。nTop平臺強大的建模環境極大地促進了復雜產品的設計與增材制造的結合，并可以通過醫療行業優先考慮的完整可追溯性進行優化。

根據3D科學谷的市場觀察，nTop平臺是一個用于創建和編輯CAD模型，設計分析和制造輸出控制的統一平臺。

這一點通過IMR公司的案例可以獲得更深入的了解。IMR公司通過廣泛研究確定了特定病例***適合的植入物尺寸以及在日常生活中，甚至奔跑或跳躍等劇烈運動時，植入物必須承受的負載條件。此外還采集了需要接受脊柱植入物的患者的已知骨質特性。之后，IMR公司聯手雷尼紹及nTopology設計了植入物的機械特性，也就是點陣結構中各個胞元的幾何特征的函數，以盡可能接近人體骨骼的機械特性，優化多孔點陣結構，從而改善骨整合。

植入物的設計參數確定之后，IMR公司使用nTop Platform軟件生成了設計文件。然后，nTopology公司與雷尼紹緊密合作，實現軟件與硬件互相兼容，從而將設計文件從nTop Platform上無縫傳輸?shù)絉enAM 500M上。要順利完成從設計到制造的完整增材制造流程，硬件和設計軟件必須有效協作。在制造脊柱植入物時，將設計文件從軟件上簡便地傳輸?shù)皆霾闹圃鞕C(jī)器上尤為重要，因?yàn)槿魏味嘤嗟闹虚g環節和格式轉換均有可能導致出現錯誤和誤差。

由于其在高級數學方面的基礎，在處理復雜的建模情況下，nTop平臺在數據傳輸或迭代過程中不容易出現錯誤或模型破壞。滿足了產品設計人員的迫切需求，需要快速，創新的設計迭代和優化，以及將設計數據準確地傳輸?shù)接糜谥圃齑祟惍a(chǎn)品的3D打印設備上。

nTop平臺是開放性的，可以與其他軟件工具連接。可以與其他計算機輔助設計（CAD），有限元分析（FEA），計算流體動力學（CFD）及其他軟件工具直接集成，并實現極快的處理速度。

nTop平臺還可以從其他軟件中獲取設計或數據，并將其用于設計改進或迭代。用戶可以輕松地將他們現有的設計或數據導入nTop平臺，可以非常快速地執行多物理場分析，并評估性能，穩健性和使用壽命等特性，進一步實現設計優化。

具有改善骨整合的性能優勢的帶復雜表面結構的增材制造的股骨柄植入物。
來源：TU Delft

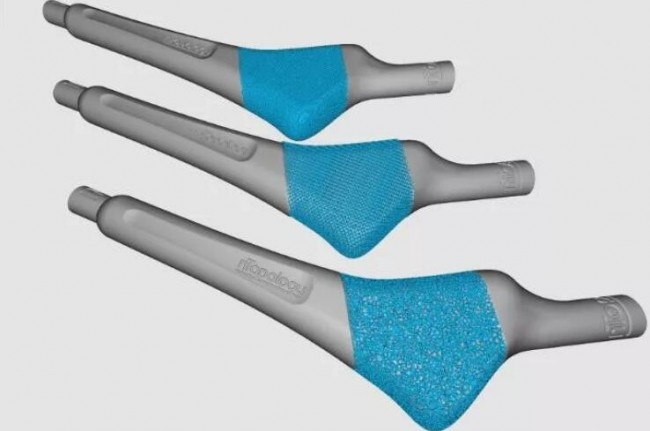

用于3D打印的股骨柄植入物，nTopology平臺提供設計選項，允許設計的快速迭代，在促進骨整合的有序或隨機結構之間快速迭代。
來源：nTopology

nTop平臺還支持通過工業4.0計劃以提高數據驅動制造效率的努力。平臺的工作流程軟件功能可實現流程自動化，消除低價值的手工工作，這些特點有助于實現數據的無縫傳輸。
